Konzeptstudie für ein Wärmenetz

Projektaufbau und -ablauf

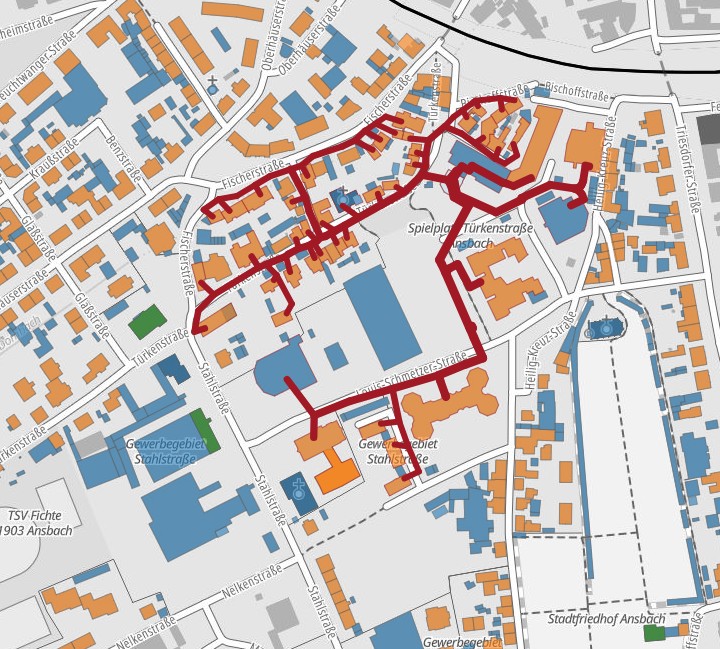

Im Rahmen des Projekts Heilig-Kreuz wurde die Netzdimensionierung und Kostenschätzung für zwei neue bzw. zu ersetzende Stränge eines Wärmenetzes durchgeführt. Grundlage der Arbeiten ist die detaillierte Abbildung der bestehenden und geplanten Trassen im heatbeat Digital Twin, mit dessen Hilfe sämtliche technischen und wirtschaftlichen Parameter konsistent berechnet und dokumentiert werden. Insgesamt wurden ca. 3.780 kW Anschlussleistung auf einer Trassenlänge von ca. 1.786 m berücksichtigt. Für eine präzise Bedarfsermittlung werden gebäudescharfe Verbrauchsdaten aus Gasabrechnungen genutzt, während für Gebäude ohne Messwerte eine Bedarfsabschätzung erfolgt.

Für die hydraulische und thermische Auslegung des Netzes wurden je Trassenabschnitt Vorlauf- und Rücklauftemperaturen, Druckverhältnisse, Volumenströme, Fließgeschwindigkeiten sowie die hydraulische Auslastung im Digital Twin berechnet. Auf dieser Basis erfolgte die Festlegung der Rohrdimensionen sowie die Auswahl und Gegenüberstellung von Art und Fabrikat der Rohrleitungen. Sämtliche Ergebnisse wurden georeferenziert erfasst und visualisiert, sodass eine vollständige Nachvollziehbarkeit der Netzauslegung gegeben ist.

Umfang der Leistung

Die Netzplanung umfasst die detaillierte Trassierung beider Stränge im heatbeat Digital Twin sowie die vollständige hydraulische Dimensionierung. Die Auslegung erfolgt abschnittsscharf und berücksichtigt typische Formteile wie T-Stücke, Hausanschlüsse und Reduzierungen.

Für den Tiefbau wurde eine trassenbezogene Kostenschätzung auf Basis der im Digital Twin hinterlegten Oberflächentypen erstellt. Berücksichtigt wurden dabei die Erdarbeiten in Abhängigkeit des Grabenprofils.

Die Ergebnisse werden in einem ausführlichen Netzdimensionierungsbericht zusammengeführt und durch ergänzende Unterlagen (Excel-Tabelle mit allen Trassen- und Knotenparametern sowie georeferenzierte Zeichnungen) dokumentiert. Damit liegt ein vollständig dimensioniertes (Teil-)Netz inklusive belastbarer Kostenschätzung vor.

Ergebnis und Nutzen für den Auftraggeber

Das Arbeitspaket liefert dem Auftraggeber eine fundierte technische und wirtschaftliche Entscheidungsgrundlage für den Ausbau des Netzes. Die im Digital Twin hinterlegte Trassierung sowie die abschnittsscharfe Kostenschätzung können unmittelbar für die weitere Planung, die Ausschreibung und die Kommunikation mit Stakeholdern (z. B. Anschlussnehmer, Tiefbauunternehmen, Fördermittelgeber) genutzt werden
